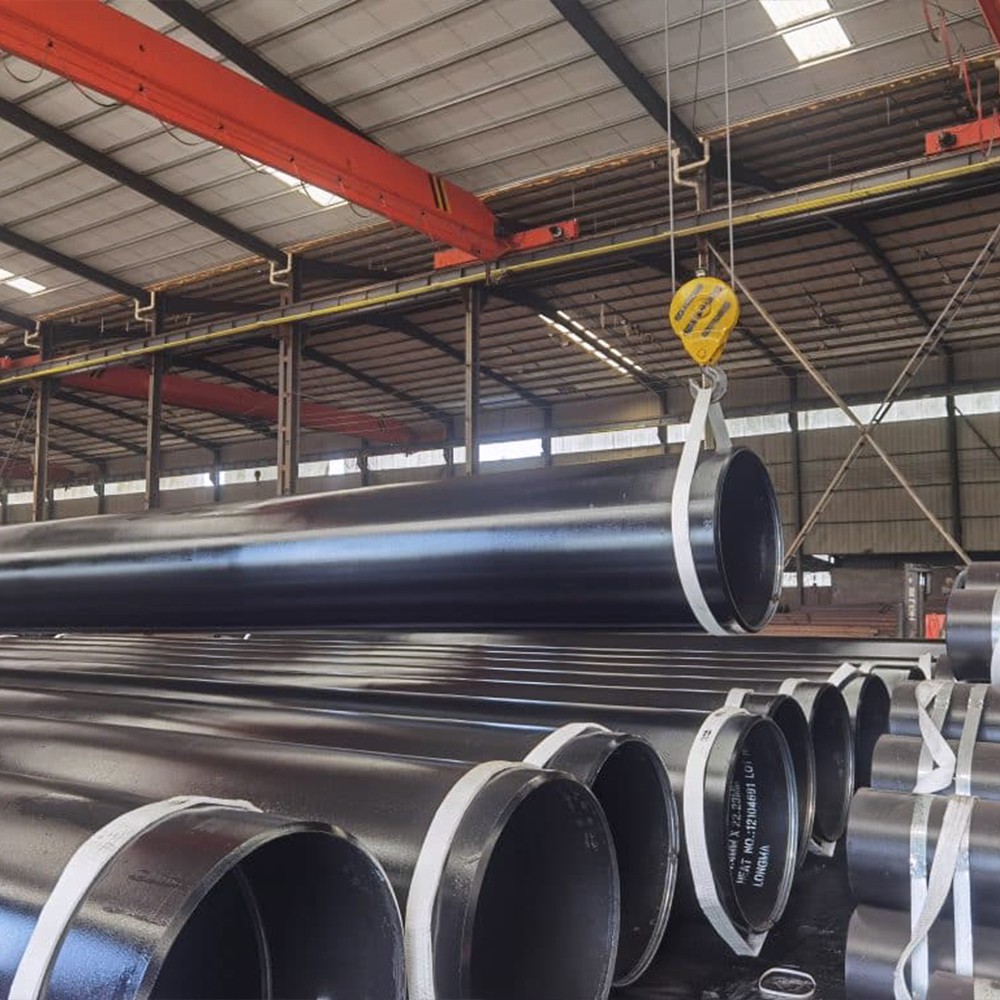

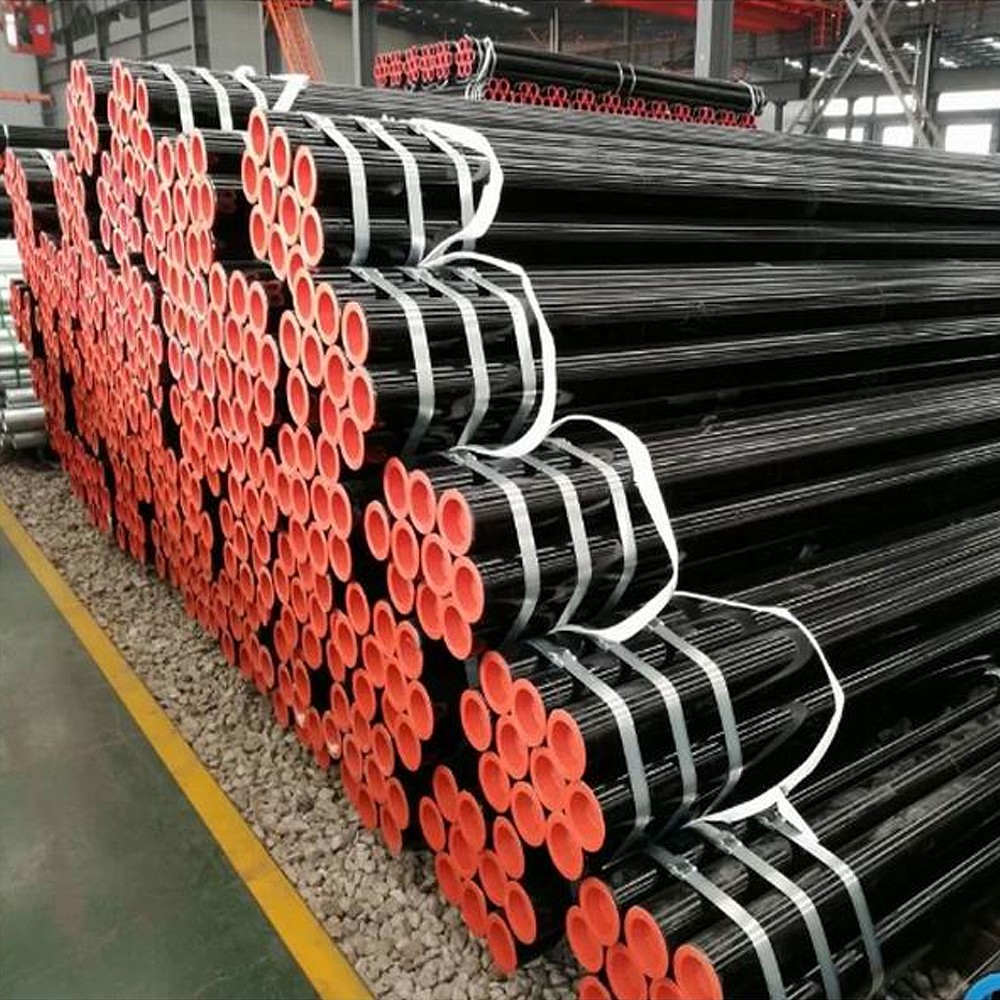

أنابيب فولاذية من فئتي PSL1 وPSL2 وفقًا لمعيار API 5L

ما هي أنابيب API؟

أنابيب API هي أنابيب فولاذية يتم تصنيعها وفقًا للمعايير التي وضعها معهد البترول الأمريكي (API).

وقد صُممت هذه الأنابيب خصيصًا لصناعة النفط والغاز — حيث يجب أن تتحمل المواد المستخدمة فيها الضغط العالي، والبيئات المسببة للتآكل، والإجهاد الميكانيكي، والتشغيل على المدى الطويل.

المعايير الأساسية:

API 5L — أنابيب خطوط لنقل الطاقة

API 5CT — أنابيب التغليف والأنابيب الداخلية لبناء الآبار

API 5DP — أنابيب الحفر لعمليات الحفر

على عكس الأنابيب العادية المصنوعة من الفولاذ الكربوني، يجب أن تجتاز أنابيب API بروتوكولات فحص صارمة تشمل الاختبار الهيدروستاتيكي، والاختبار غير المتلف (NDT)، والتحقق من الأداء الميكانيكي. هذه المتطلبات الصارمة تجعل أنابيب API المعيار الصناعي لحقول النفط، والمنصات البحرية، وأنظمة خطوط الأنابيب الطويلة المدى في جميع أنحاء العالم.

مواصفات API 5L
القطر الخارجي المحدد المسموح به وسماكة الجدار المحددة
القطر الخارجي المحدد D مم (بوصة)	سمك الجدار المحدد t مم (بوصة)
	أحجام الإضاءة الخاصة أ	المقاسات العادية
≥ 10.3 (0.405) to < 13.7 (0.540)	—	≥ 1.7 (0.068) to ≤ 2.4 (0.094)
≥ 13.7 (0.540) to < 17.1 (0.675)	—	≥ 2.2 (0.088) to ≤ 3.0 (0.118)
≥ 17.1 (0.675) to < 21.3 (0.840)	—	≥ 2.3 (0.091) to ≤ 3.2 (0.125)
≥ 21.3 (0.840) to < 26.7 (1.050)	—	≥ 2.1 (0.083) to ≤ 7.5 (0.294)
≥ 26.7 (1.050) to < 33.4 (1.315)	—	≥ 2.1 (0.083) to ≤ 7.8 (0.308)
≥ 33.4 (1.315) to < 48.3 (1.900)	—	≥ 2.1 (0.083) to ≤ 10.0 (0.394)
≥ 48.3 (1.900) to < 60.3 (2.375)	—	≥ 2.1 (0.083) to ≤ 12.5 (0.492)
≥ 60.3 (2.375) to < 73.0 (2.875)	≥ 2.1 (0.083) to ≤ 3.6 (0.141)	> 3.6 (0.141) to ≤ 14.2 (0.559)
≥ 73.0 (2.875) to < 88.9 (3.500)	≥ 2.1 (0.083) to ≤ 3.6 (0.141)	> 3.6 (0.141) to ≤ 20.0 (0.787)
≥ 88.9 (3.500) to < 101.6 (4.000)	≥ 2.1 (0.083) to ≤ 4.0 (0.156)	> 4.0 (0.156) to ≤ 22.0 (0.866)
≥ 101.6 (4.000) to < 168.3 (6.625)	≥ 2.1 (0.083) to ≤ 4.0 (0.156)	> 4.0 (0.156) to ≤ 25.0 (0.984)
≥ 168.3 (6.625) to < 219.1 (8.625)	≥ 2.1 (0.083) to ≤ 4.0 (0.156)	> 4.0 (0.156) to ≤ 40.0 (1.575)
≥ 219.1 (8.625) to < 273.1 (10.750)	≥ 3.2 (0.125) to ≤ 4.0 (0.156)	> 4.0 (0.156) to ≤ 40.0 (1.575)
≥ 273.1 (10.750) to < 323.9 (12.750)	≥ 3.6 (0.141) to ≤ 5.2 (0.203)	> 5.2 (0.203) to ≤ 45.0 (1.771)
≥ 323.9 (12.750) to < 355.6 (14.000)	≥ 4.0 (0.156) to ≤ 5.6 (0.219)	> 5.6 (0.219) to ≤ 45.0 (1.771)
≥ 355.6 (14.000) to < 457 (18.000)	≥ 4.5 (0.177) to ≤ 7.1 (0.281)	> 7.1 (0.281) to ≤ 45.0 (1.771)
≥ 457 (18.000) to < 559 (22.000)	≥ 4.8 (0.188) to ≤ 7.1 (0.281)	> 7.1 (0.281) to ≤ 45.0 (1.771)
≥ 559 (22.000) to < 711 (28.000)	≥ 5.6 (0.219) to ≤ 7.1 (0.281)	> 7.1 (0.281) to ≤ 45.0 (1.771)
≥ 711 (28.000) to < 864 (34.000)	≥ 5.6 (0.219) to ≤ 7.1 (0.281)	> 7.1 (0.281) to ≤ 52.0 (2.050)
≥ 864 (34.000) to < 965 (38.000)	—	≥ 5.6 (0.219) to ≤ 52.0 (2.050)
≥ 965 (38.000) to < 1422 (56.000)	—	≥ 6.4 (0.250) to ≤ 52.0 (2.050)
≥ 1422 (56.000) to < 1829 (72.000)	—	≥ 9.5 (0.375) to ≤ 52.0 (2.050)
≥ 1829 (72.000) to < 2134 (84.000)	—	≥ 10.3 (0.406) to ≤ 52.0 (2.050)
ملاحظة     ترد القيم المعيارية للقطر الخارجي المحدد وسماكة الجدار المحددة للأنابيب في المعيارين ISO 4200 و ASME B36.10M
يُعرَّف الأنبوب الذي يجمع بين القطر الخارجي المحدد وسماكة الجدار المحددة بأنه أنبوب ذو حجم خفيف خاص؛ أما التوليفات الأخرى الواردة في هذا الجدول فتُعرَّف بأنابيب ذات حجم عادي.

الأنواع الرئيسية لأنابيب API

في مجال المشتريات، يصنف المشترون عادةً أنابيب API إلى ثلاث فئات رئيسية، تدعم كل منها مراحل مختلفة من إنتاج النفط والغاز:

---

🔵

API 5L — خطوط نقل الطاقة

تم تصميم أنابيب API 5L لنقل النفط الخام والغاز الطبيعي والمنتجات البترولية. وعادةً ما تربط خطوط الأنابيب هذه مواقع الإنتاج بالمصافي ومحطات التوزيع عبر شبكات تمتد لمسافات طويلة.

مواصفات الدرجات النموذجية:

📌

درجات أعلى = مقاومة انثناء أعلى = قدرة تحمل ضغط أكبر

طرق التصنيع:

SMLS (بدون لحام)

ERW (ملحوم بالمقاومة الكهربائية)

LSAW (ملحوم بالقوس المغمور الطولي)

SSAW (ملحوم بالقوس المغمور الحلزوني)

🟢

API 5CT — أنابيب التغليف وأنابيب النقل

تُستخدم أنابيب API 5CT في آبار النفط والغاز. والغرض منها هو الحفاظ على سلامة البئر وضمان الإنتاج الآمن.

أنواع الأنابيب:

أنابيب التغليف — تعزل حفرة البئر وتحميها من انهيار التكوينات الصخرية

أنابيب النقل — تنقل الهيدروكربونات من الخزان إلى السطح

الدرجات النموذجية: J55 | K55 | N80 | L80 | P110

⚠️ يجب أن تتحمل هذه الأنابيب الضغط العالي والتغيرات في درجات الحرارة وسوائل الحفر المسببة للتآكل.

🟡

API 5DP — أنابيب الحفر

تربط أنابيب الحفر منصة الحفر برأس الحفر، حيث تنقل عزم الدوران وسائل الحفر أثناء العمليات.

ونظرًا للتعرض المستمر للإجهاد الدوري، تُصنع أنابيب الحفر من سبائك فولاذية عالية القوة وتخضع لاختبارات إجهاد صارمة.

تطبيقات أنابيب API

تُستخدم أنابيب API على نطاق واسع في الصناعات التي تُعد فيها السلامة والموثوقية من الأولويات القصوى.

⛽ أنابيب نقل النفط والغاز الطبيعي

تنقل النفط والغاز الطبيعي عبر مسافات طويلة

تتطلب هذه الأنظمة أنابيب قادرة على تحمل تقلبات الضغط والظروف البيئية

وتُستخدم أنابيب API 5L بشكل شائع في هذه التطبيقات

🏗️ آبار النفط والغاز

داخل حفرة البئر، يجب أن تحافظ الأنابيب على سلامتها الهيكلية في ظل الضغط الشديد

يحمي غلاف البئر هيكل البئر؛ بينما تنقل الأنابيب الهيدروكربونات إلى السطح

تعتمد هذه الأنظمة على أنابيب API 5CT

🌊 مشاريع الطاقة البحرية

تعمل خطوط الأنابيب البحرية في بيئات بحرية قاسية

يتطلب التآكل الناتج عن المياه المالحة، والضغط الخارجي، والأحمال الميكانيكية أنابيب ذات أداء ميكانيكي موثوق

تُستخدم أنابيب API بشكل شائع في أنظمة خطوط الأنابيب تحت سطح البحر

🏭 منشآت البتروكيماويات والتكرير

تستخدم مصافي التكرير أنظمة أنابيب عالية الضغط لنقل الهيدروكربونات

توفر أنابيب API القوة وإمكانية التتبع المطلوبتين في هذه البيئات
