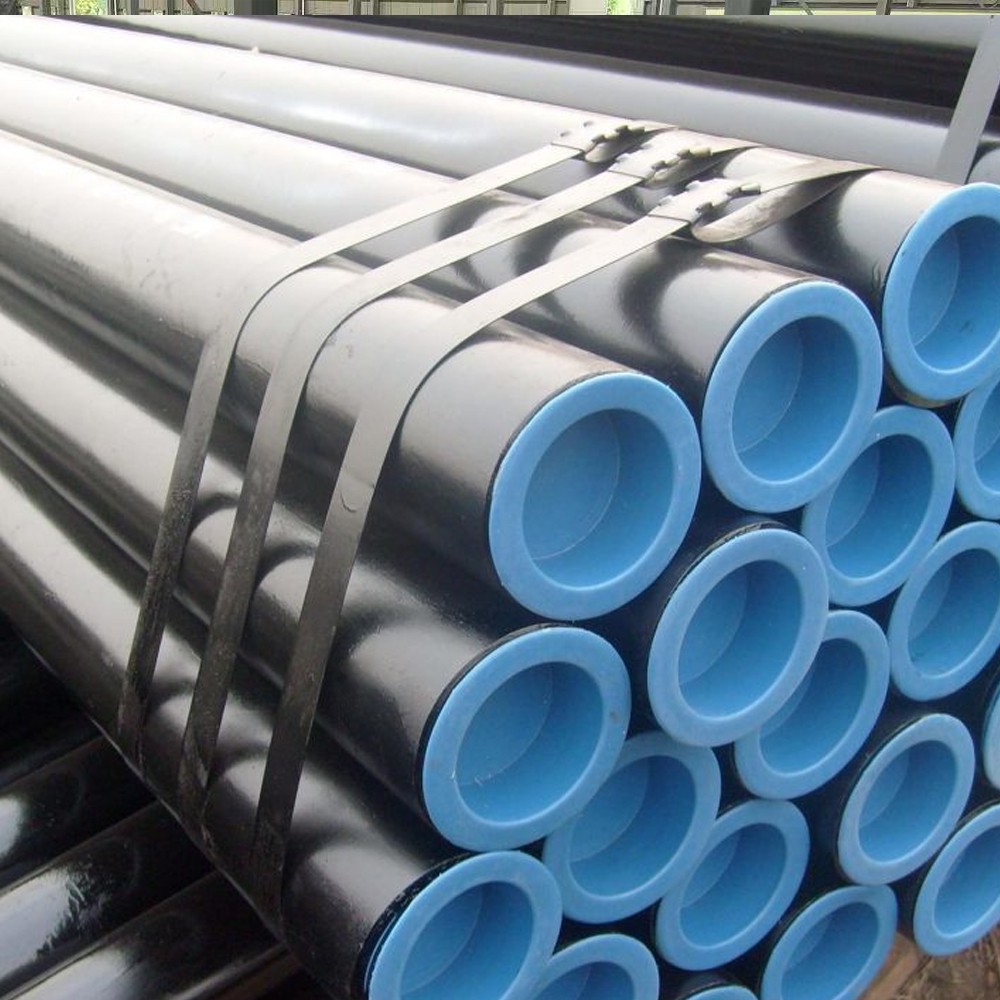

Tubes API 5L X60 pour conduites de transport de gaz à résistance moyenne et conduites de dérivation

Qu’est-ce qu’un tube API ?

Les tubes API sont des tubes en acier fabriqués conformément aux normes établies par l’American Petroleum Institute (API).

Ces tubes sont spécialement conçus pour l’industrie pétrolière et gazière : les matériaux doivent résister à des pressions élevées, à des environnements corrosifs, à des contraintes mécaniques et à une exploitation à long terme.

Normes principales :

API 5L — Tubes de canalisation pour le transport d’énergie

API 5CT — Tubes de cuvelage et de production pour la construction de puits

API 5DP — Tiges de forage pour les opérations de forage

Contrairement aux tubes en acier au carbone ordinaires, les tubes API doivent satisfaire à des protocoles d’inspection rigoureux, notamment des essais hydrostatiques, des contrôles non destructifs (CND) et une vérification des performances mécaniques. Ces exigences strictes font des tubes API la norme industrielle pour les champs pétroliers, les plateformes offshore et les réseaux de pipelines à longue distance dans le monde entier.

API SPECIFICATION 5L — Diamètre extérieur et épaisseur de paroi spécifiés admissibles
Diamètre extérieur spécifié D  mm (in.)	Épaisseur de paroi spécifiée t  mm (in.)
	Dimensions spéciales légèresᵃ  mm (in.)	Dimensions standard  mm (in.)
≥ 10,3 (0,405)  à  < 13,7 (0,540)	—	≥ 1,7 (0,068)  à  ≤ 2,4 (0,094)
≥ 13,7 (0,540)  à  < 17,1 (0,675)	—	≥ 2,2 (0,088)  à  ≤ 3,0 (0,118)
≥ 17,1 (0,675)  à  < 21,3 (0,840)	—	≥ 2,3 (0,091)  à  ≤ 3,2 (0,125)
≥ 21,3 (0,840)  à  < 26,7 (1,050)	—	≥ 2,1 (0,083)  à  ≤ 7,5 (0,294)
≥ 26,7 (1,050)  à  < 33,4 (1,315)	—	≥ 2,1 (0,083)  à  ≤ 7,8 (0,308)
≥ 33,4 (1,315)  à  < 48,3 (1,900)	—	≥ 2,1 (0,083)  à  ≤ 10,0 (0,394)
≥ 48,3 (1,900)  à  < 60,3 (2,375)	—	≥ 2,1 (0,083)  à  ≤ 12,5 (0,492)
≥ 60,3 (2,375)  à  < 73,0 (2,875)	≥ 2,1 (0,083)  à  ≤ 3,6 (0,141)	> 3,6 (0,141)  à  ≤ 14,2 (0,559)
≥ 73,0 (2,875)  à  < 88,9 (3,500)	≥ 2,1 (0,083)  à  ≤ 3,6 (0,141)	> 3,6 (0,141)  à  ≤ 20,0 (0,787)
≥ 88,9 (3,500)  à  < 101,6 (4,000)	≥ 2,1 (0,083)  à  ≤ 4,0 (0,156)	> 4,0 (0,156)  à  ≤ 22,0 (0,866)
≥ 101,6 (4,000)  à  < 168,3 (6,625)	≥ 2,1 (0,083)  à  ≤ 4,0 (0,156)	> 4,0 (0,156)  à  ≤ 25,0 (0,984)
≥ 168,3 (6,625)  à  < 219,1 (8,625)	≥ 2,1 (0,083)  à  ≤ 4,0 (0,156)	> 4,0 (0,156)  à  ≤ 40,0 (1,575)
≥ 219,1 (8,625)  à  < 273,1 (10,750)	≥ 3,2 (0,125)  à  ≤ 4,0 (0,156)	> 4,0 (0,156)  à  ≤ 40,0 (1,575)
≥ 273,1 (10,750)  à  < 323,9 (12,750)	≥ 3,6 (0,141)  à  ≤ 5,2 (0,203)	> 5,2 (0,203)  à  ≤ 45,0 (1,771)
≥ 323,9 (12,750)  à  < 355,6 (14,000)	≥ 4,0 (0,156)  à  ≤ 5,6 (0,219)	> 5,6 (0,219)  à  ≤ 45,0 (1,771)
≥ 355,6 (14,000)  à  < 457 (18,000)	≥ 4,5 (0,177)  à  ≤ 7,1 (0,281)	> 7,1 (0,281)  à  ≤ 45,0 (1,771)
≥ 457 (18,000)  à  < 559 (22,000)	≥ 4,8 (0,188)  à  ≤ 7,1 (0,281)	> 7,1 (0,281)  à  ≤ 45,0 (1,771)
≥ 559 (22,000)  à  < 711 (28,000)	≥ 5,6 (0,219)  à  ≤ 7,1 (0,281)	> 7,1 (0,281)  à  ≤ 45,0 (1,771)
≥ 711 (28,000)  à  < 864 (34,000)	≥ 5,6 (0,219)  à  ≤ 7,1 (0,281)	> 7,1 (0,281)  à  ≤ 52,0 (2,050)
≥ 864 (34,000)  à  < 965 (38,000)	—	≥ 5,6 (0,219)  à  ≤ 52,0 (2,050)
≥ 965 (38,000)  à  < 1422 (56,000)	—	≥ 6,4 (0,250)  à  ≤ 52,0 (2,050)
≥ 1422 (56,000)  à  < 1829 (72,000)	—	≥ 9,5 (0,375)  à  ≤ 52,0 (2,050)
≥ 1829 (72,000)  à  < 2134 (84,000)	—	≥ 10,3 (0,406)  à  ≤ 52,0 (2,050)
REMARQUE  Les valeurs normalisées pour le diamètre extérieur et l'épaisseur de paroi spécifiés des tubes sont données dans l'ISO 4200 [7] et l'ASME B36.10M [8].
ᵃ  Les tubes présentant cette combinaison de diamètre extérieur et d'épaisseur de paroi sont définis comme tubes de dimensions spéciales légères ; les autres combinaisons figurant dans ce tableau sont définies comme tubes de dimensions standard.

Principaux types de tubes API

Dans le domaine des achats, les acheteurs classent généralement les tubes API en trois grandes catégories, chacune correspondant à différentes étapes de la production pétrolière et gazière :

---

🔵 API 5L — Conduites de transport d'énergie

Les tubes API 5L sont conçus pour le transport du pétrole brut, du gaz naturel et des produits pétroliers. Ces conduites relient généralement les sites de production aux raffineries et aux terminaux de distribution au sein de réseaux à longue distance.

Spécifications types des nuances :

Nuance    Application

API 5L nuance B    Service standard

X42, X52    Pression modérée

X56, X60, X65 Haute pression

X70, X80    Pression ultra-élevée

📌 Nuances plus élevées = limite d'élasticité plus élevée = capacité de pression supérieure

Méthodes de fabrication :

SMLS (sans soudure)

ERW (soudé par résistance électrique)

LSAW (soudé par arc submergé longitudinal)

SSAW (soudé par arc submergé en spirale)

---

🟢 API 5CT — Tubage et tubage de production

Les tubes API 5CT sont utilisés dans les puits de pétrole et de gaz. Ils ont pour fonction de préserver l'intégrité du puits et de garantir une production en toute sécurité.

Types de tubes :

Tubes de cuvelage — Isolent le puits et protègent contre l'effondrement de la formation

Tubes de production — Transportent les hydrocarbures du réservoir vers la surface

Nuances courantes : J55 | K55 | N80 | L80 | P110

⚠️ Ces tubes doivent résister à des pressions élevées, aux variations de température et aux fluides de forage corrosifs.

---

🟡 API 5DP — Tige de forage

La tige de forage relie la plate-forme de forage au trépan, transmettant le couple et le fluide de forage pendant les opérations.

En raison des contraintes cycliques soutenues auxquelles elles sont soumises, les tiges de forage sont fabriquées en acier allié à haute résistance et font l'objet d'essais de fatigue rigoureux 💪.

Applications des tubes API

Les tubes API sont largement utilisés dans les secteurs où la sécurité et la fiabilité sont primordiales.

---

⛽ Conduites de transport de pétrole et de gaz naturel

Permettent de transporter le pétrole et le gaz naturel sur de longues distances

Ces réseaux nécessitent des conduites capables de résister aux variations de pression et aux conditions environnementales

Les conduites API 5L sont les plus couramment utilisées dans ces applications

---

🏗️ Puits de pétrole et de gaz

À l'intérieur du puits, les tuyaux doivent conserver leur intégrité structurelle sous des pressions extrêmes.

Le tubage protège la structure du puits ; le tuyau de production achemine les hydrocarbures vers la surface.

Ces systèmes reposent sur des tuyaux conformes à la norme API 5CT.

---

🌊 Projets énergétiques offshore

Les conduites offshore sont exploitées dans des environnements marins difficiles.

La corrosion due à l'eau salée, la pression externe et les contraintes mécaniques exigent des conduites offrant des performances mécaniques fiables.

Les conduites API sont couramment utilisées dans les réseaux de conduites sous-marines.

---

🏭 Installations pétrochimiques et de raffinage

Les raffineries utilisent des réseaux de canalisations à haute pression pour transporter les hydrocarbures

Les tubes API offrent la résistance et la traçabilité requises dans ces environnements
