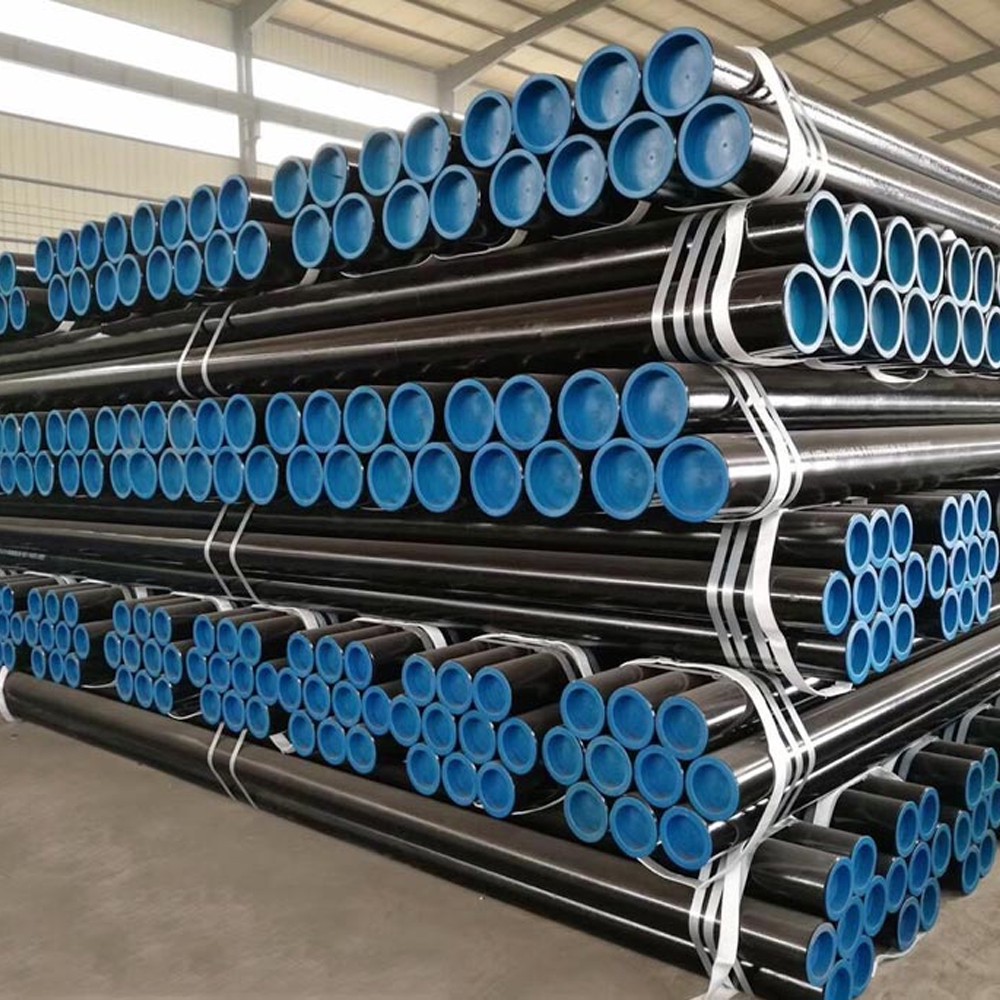

Tubos de acero para oleoductos API 5L X42-X80; oleoductos y gasoductos de largo recorrido

¿Qué es un tubo API?

Los tubos API son tubos de acero fabricados de acuerdo con las normas establecidas por el Instituto Americano del Petróleo (API).

Estos tubos están diseñados específicamente para la industria del petróleo y el gas; los materiales deben soportar altas presiones, entornos corrosivos, tensiones mecánicas y un funcionamiento a largo plazo.

Normas principales:

API 5L — Tubos de conducción para el transporte de energía

API 5CT: tubos de revestimiento y de producción para la construcción de pozos

API 5DP: tubos de perforación para operaciones de perforación

A diferencia de los tubos normales de acero al carbono, los tubos API deben superar rigurosos protocolos de inspección que incluyen ensayos hidrostáticos, ensayos no destructivos (END) y verificación del rendimiento mecánico. Estos estrictos requisitos convierten a los tubos API en el estándar del sector para yacimientos petrolíferos, plataformas marinas y sistemas de oleoductos de larga distancia en todo el mundo.

Diámetro Exterior Especificado D mm (pulg.)	Espesor de Pared Especificado t mm (pulg.)
	Tamaños Especiales Ligeros a	Tamaños Regulares
≥ 10.3 (0.405) a < 13.7 (0.540)	—	≥ 1.7 (0.068) a ≤ 2.4 (0.094)
≥ 13.7 (0.540) a < 17.1 (0.675)	—	≥ 2.2 (0.088) a ≤ 3.0 (0.118)
≥ 17.1 (0.675) a < 21.3 (0.840)	—	≥ 2.3 (0.091) a ≤ 3.2 (0.125)
≥ 21.3 (0.840) a < 26.7 (1.050)	—	≥ 2.1 (0.083) a ≤ 7.5 (0.294)
≥ 26.7 (1.050) a < 33.4 (1.315)	—	≥ 2.1 (0.083) a ≤ 7.8 (0.308)
≥ 33.4 (1.315) a < 48.3 (1.900)	—	≥ 2.1 (0.083) a ≤ 10.0 (0.394)
≥ 48.3 (1.900) a < 60.3 (2.375)	—	≥ 2.1 (0.083) a ≤ 12.5 (0.492)
≥ 60.3 (2.375) a < 73.0 (2.875)	≥ 2.1 (0.083) a ≤ 3.6 (0.141)	> 3.6 (0.141) a ≤ 14.2 (0.559)
≥ 73.0 (2.875) a < 88.9 (3.500)	≥ 2.1 (0.083) a ≤ 3.6 (0.141)	> 3.6 (0.141) a ≤ 20.0 (0.787)
≥ 88.9 (3.500) a < 101.6 (4.000)	≥ 2.1 (0.083) a ≤ 4.0 (0.156)	> 4.0 (0.156) a ≤ 22.0 (0.866)
≥ 101.6 (4.000) a < 168.3 (6.625)	≥ 2.1 (0.083) a ≤ 4.0 (0.156)	> 4.0 (0.156) a ≤ 25.0 (0.984)
≥ 168.3 (6.625) a < 219.1 (8.625)	≥ 2.1 (0.083) a ≤ 4.0 (0.156)	> 4.0 (0.156) a ≤ 40.0 (1.575)
≥ 219.1 (8.625) a < 273.1 (10.750)	≥ 3.2 (0.125) a ≤ 4.0 (0.156)	> 4.0 (0.156) a ≤ 40.0 (1.575)
≥ 273.1 (10.750) a < 323.9 (12.750)	≥ 3.6 (0.141) a ≤ 5.2 (0.203)	> 5.2 (0.203) a ≤ 45.0 (1.771)
≥ 323.9 (12.750) a < 355.6 (14.000)	≥ 4.0 (0.156) a ≤ 5.6 (0.219)	> 5.6 (0.219) a ≤ 45.0 (1.771)
≥ 355.6 (14.000) a < 457 (18.000)	≥ 4.5 (0.177) a ≤ 7.1 (0.281)	> 7.1 (0.281) a ≤ 45.0 (1.771)
≥ 457 (18.000) a < 559 (22.000)	≥ 4.8 (0.188) a ≤ 7.1 (0.281)	> 7.1 (0.281) a ≤ 45.0 (1.771)
≥ 559 (22.000) a < 711 (28.000)	≥ 5.6 (0.219) a ≤ 7.1 (0.281)	> 7.1 (0.281) a ≤ 45.0 (1.771)
≥ 711 (28.000) a < 864 (34.000)	≥ 5.6 (0.219) a ≤ 7.1 (0.281)	> 7.1 (0.281) a ≤ 52.0 (2.050)
≥ 864 (34.000) a < 965 (38.000)	—	≥ 5.6 (0.219) a ≤ 52.0 (2.050)
≥ 965 (38.000) a < 1422 (56.000)	—	≥ 6.4 (0.250) a ≤ 52.0 (2.050)
≥ 1422 (56.000) a < 1829 (72.000)	—	≥ 9.5 (0.375) a ≤ 52.0 (2.050)
≥ 1829 (72.000) a < 2134 (84.000)	—	≥ 10.3 (0.406) a ≤ 52.0 (2.050)
NOTA: Los valores normalizados para el diámetro exterior especificado y el espesor de pared especificado de tuberías se indican en ISO 4200 [7] y ASME B36.10M [8].
a: Tubería que tiene la combinación de diámetro exterior especificado y espesor de pared especificado se define como tubería de tamaño especial ligero; otras combinaciones indicadas en esta tabla se definen como tubería de tamaño regular.

Principales tipos de tubos API

En el ámbito de las compras, los compradores suelen clasificar los tubos API en tres categorías principales, cada una de las cuales se utiliza en diferentes fases de la producción de petróleo y gas:

---

🔵

API 5L — Línea de transporte de energía

Las tuberías API 5L están diseñadas para el transporte de petróleo crudo, gas natural y productos petrolíferos. Estas tuberías suelen conectar las instalaciones de producción con las refinerías y las terminales de distribución a través de redes de larga distancia.

Especificaciones típicas de los grados:

Grado	Aplicación
API 5L Grado B	Servicio estándar
X42, X52	Presión moderada
X56, X60, X65	Alta presión
X70, X80	Presión ultra alta

📌 Clases más altas = mayor límite elástico = mayor capacidad de presión

Métodos de fabricación:

SMLS (sin costura)

ERW (soldado por resistencia eléctrica)

LSAW (soldado por arco sumergido longitudinal)

SSAW (soldado por arco sumergido en espiral)

🟢 API 5CT — Tubos de revestimiento y de producción

Los tubos API 5CT se utilizan en pozos de petróleo y gas. Su finalidad es mantener la integridad del pozo y garantizar una producción segura.

Tipos de tuberías:

Revestimiento: aísla el pozo y lo protege contra el colapso de la formación.

Tubería de producción: transporta los hidrocarburos desde el yacimiento hasta la superficie.

Calidades habituales: J55 | K55 | N80 | L80 | P110

⚠️ Estas tuberías deben soportar altas presiones, variaciones de temperatura y fluidos de perforación corrosivos.

🟡 API 5DP — Tubo de perforación

El tubo de perforación conecta la plataforma de perforación con la broca, transmitiendo el par y el fluido de perforación durante las operaciones.

Debido a la tensión cíclica sostenida, los tubos de perforación se fabrican con acero aleado de alta resistencia y se someten a rigurosas pruebas de fatiga 💪.

Aplicaciones de los tubos API

Los tubos API se utilizan ampliamente en sectores en los que la seguridad y la fiabilidad son fundamentales.

⛽ Tuberías de transporte de petróleo y gas natural

Transportan petróleo y gas natural a largas distancias

Estos sistemas requieren tuberías capaces de soportar fluctuaciones de presión y condiciones ambientales adversas

Las tuberías API 5L son las más utilizadas en estas aplicaciones

🏗️ Pozos de petróleo y gas

En el interior del pozo, las tuberías deben mantener su integridad estructural bajo presiones extremas

El revestimiento protege la estructura del pozo; la tubería de producción transporta los hidrocarburos hasta la superficie

Estos sistemas utilizan tuberías API 5CT

🌊 Proyectos energéticos marinos

Los gasoductos marinos operan en entornos marinos hostiles

La corrosión por agua salada, la presión externa y las cargas mecánicas exigen tuberías con un rendimiento mecánico fiable

Las tuberías API se utilizan habitualmente en sistemas de gasoductos submarinos

🏭 Instalaciones petroquímicas y de refinería

Las refinerías utilizan sistemas de tuberías de alta presión para transportar hidrocarburos

Las tuberías API proporcionan la resistencia y la trazabilidad necesarias para estos entornos
